细集料是抹灰石膏砂浆的主要组分，约占抹灰石膏砂浆体积总量的50%～60%，其性质的好坏将直接影响到新拌抹灰石膏砂浆和硬化后抹灰石膏砂浆的性能，如和易性、强度、耐久性等。已有文献介绍，减水剂对抹灰石膏砂浆中砂子含泥量十分敏感，既能影响抹灰石膏砂浆的塌落度损失，在砂子含泥量超过3%时还会对强度产生不利影响。事实上，除了砂子含泥量之外，砂子的其他性质也将对聚羧酸减水剂的适应性产生影响，进而影响抹灰石膏砂浆的各项指标。
　　（1）细集料对和易性的影响

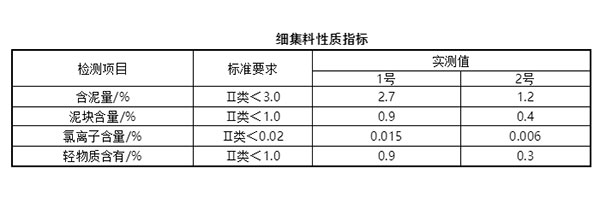

　　下图中列出国家标准GB14684-2001中规定的1号砂与2号砂两种细集料的性质指标。采用2号砂子拌制的抹灰石膏砂浆没有出现分层、离析，也没有出现泌水现场，黏聚性和保水性较好，而采用1号砂子拌制的抹灰石膏砂浆出现了泌水现象，和易性欠佳。

　　使用同一种砂子，选取不同组胶凝材料时，抹灰石膏砂浆的和易性基本一致，说明该工程现场使用的胶凝材料对抹灰石膏砂浆和易性无不良影响。而在胶凝材料相同，砂子不同时，均需增加外加剂，才能勉强达到施工要求。此外，1号砂子比2号砂子拌制的抹灰石膏砂浆含气量高，含气量偏高将会影响抹灰石膏砂浆的后期强度。

　　（2）原因分析
　　影响抹灰石膏砂浆和易性的因素很多，如单位用水量、石膏品种、石膏与外加剂的适应性、集料性质、石膏的数量、石膏浆的稠度、砂率，以及环境条件（如温度、湿度等）、搅拌工艺等。根据以往的经验认为，在配合比一定的抹灰石膏砂浆设计中，对抹灰石膏砂浆和易性影响最大的是胶凝材料和外加剂，尤其是近年来外加剂的广泛使用所引起的胶凝材料石膏适应性问题层出不穷。但事实证明细集料的性质，以及细集料与外加剂的适应性对抹灰石膏砂浆的和易性也有很大的影响，有时能直接决定拌制的抹灰石膏砂浆和易性的好坏。
　　（3）细集料的性质
　　1号砂偏细，细度模数只有2.2，而且级配不良，出现中间级配脱节的现象。一般来说，细集料越细，比表面积越大，需要越多的石膏浆来润湿，使得抹灰石膏砂浆拌合物的流动性降低。砂的级配不良，以至空隙率和比表面积过大，需要消耗更多的石膏浆才能使抹灰石膏砂浆获得一定的流动性，对抹灰石膏砂浆的密实性、强度、耐久性等性能也会有一定影响。
　　砂子中的泥会吸附一定量的外加剂，同等条件下相当于减少了外加剂的掺量，使抹灰石膏砂浆达不到预期效果。此外，泥的颗粒极细，会黏附在砂粒表面，影响砂粒与石膏浆体的黏结，导致新拌抹灰石膏砂浆和易性不佳。而当泥以团块存在时，会在抹灰石膏砂浆中形成薄弱部分，对抹灰石膏砂浆的质量危害更大。
　　砂子中氯离子含量较高，有可能是将海砂混入河砂中使用。海砂的吸附能力大于河砂，使得新拌抹灰石膏砂浆和易性变差。
　　轻物质多为轻质多孔结构，可吸附外加剂还会使砂子的蓄水量增大，它的存在降低了抹灰石膏砂浆中外加剂的有效掺量，若黏结在骨料表面，还会破坏石膏浆包裹集料的粘结力，起隔层的反作用。
　　（4）控制措施
　　从原因分析中不难看出，细集料含泥量、氯离子含量，以及轻物质含量显著影响外加剂效用和掺量，究其原因是其对外加剂会有很强的吸附作用，消耗掉了相应外加剂用量的效能。因此，如何降低细集料对抹灰石膏砂浆外加剂的吸附是解决问题的关键所在。
　　文章来源：砂浆与保温
