您当前的位置：首页 >> 行业动态 >> 东京大学制备出一种隔热、阻燃的中孔纳米纤维素干凝胶 行业动态
来源：郑州铭将机械设备有限公司 发布时间：2021-01-15 浏览次数：422次

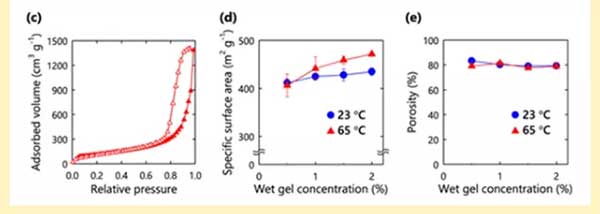

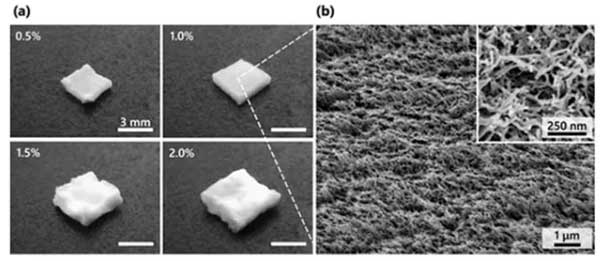

作者在湿凝胶中研究了两种不同的干燥温度（23和65°C）和四种不同的CNF浓度（0.5-2.0％）。随着CNF浓度的增加，湿凝胶具有更多的交联点，对毛细作用力更具抵抗力。但干凝胶的尺寸也随之变大，只有含1.0％CNF的干凝胶是形状规则的，更高浓度下的干凝胶则存在变形并且表面粗糙（图1a）。所有干凝胶的横截面均具有网络化的CNF结构（图1b），在2％的浓度和65°C干燥温度下，比表面积高达470m2g-1，这是迄今为止报道的纤维素干凝胶比表面积的最高值。

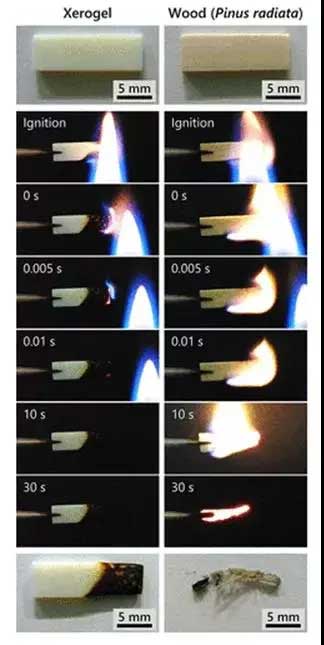

该反应是吸热的，因此可以防止火焰扩散。在该CNF干凝胶中，CNF表面被羧基紧密地覆盖，其抗衡离子铝离子是三价阳离子，能与羧酸根阴离子形成氢氧化物。产生的氢氧化铝可能是造成干凝胶具有自熄功能的主要原因。
下一篇：沙子烘干机的未来发展前景如何
推荐资讯
